It swirls!
Kære læsere,
Vi har brugt en del tid på at forberede lodning af de første messing swirlers. Ideen var nemlig at lodde dem i vakuum. Til det lavede vi et fint lille rustfast kammer, som passer ind i vores keramikovn. I toppen af det rustfaste kammer er der så en forskruning som tillader os at pumpe den ned til vakuum og sende argon ind i stedet. Placeret inde i keramikovnen kan man så varme det hele op til de nødvendige ca. 700 grader, hvor lodningen sker.

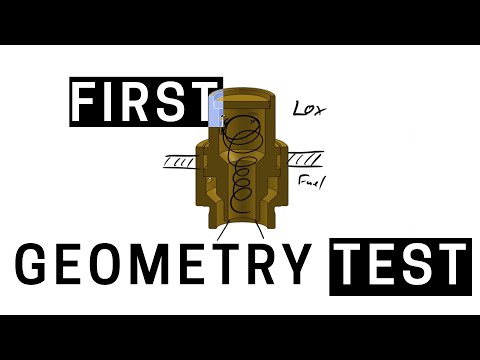

Resultatet blev da også to swirlers som umiddelbart er loddet fint sammen. De har dog en del mere “patina” end vi lige havde forventet, når nu opvarmningen er sket i argon. Det er ikke nødvendigvis dårligt som sådan, men når vi nu har besværet os med hele vakuumlodning-setuppet, så havde vi håbet resultatet var lidt pænere. I kan se lidt mere om setuppet og resultatet i vores nyeste video om swirlers, som Sarunas har skruet sammen.
Vakuum-lodningen er en ganske langsom process, primært begrænset at keramikovnen som ikke tåler hurtig opvarmning og nedkøling. Så at varme op til 700 grader og køle ned igen tager en halv dag. Derfor hev vi en anden metode frem fra skuffen. I vores lille støbeværksted, hvor der arbejdes med støbning af primært aluminium, har vi nemlig et dejligt setup til indkuktionsopvarmning. Jacob fik derfor hurtigt bøjet et kobberrør i rette størrelse til at kunne omslutte en swirler og straks efter fik vi loddepasta på et element og sat noget varme på.
Induktionslodning af swirler-element.
Som det ses på billedet (og i ovenstående video), så blive elementet kortvarigt rødglødende og loddepastaen flyder ud og lodder de i alt tre dele sammen. Til sammenligning med vakuumlodning så tager det et minuts tid med induktionslodning. Elementet i videoen er første forsøg og det kan sikkert lykkes at få loddet til at flyde lidt mere og lidt pænere med lidt optimering. Men umiddelbart ser det rigtig fint ud.
De enkelte elementer skal efter lodning testes i vores dertil fremstillede setup. Det består af en vandtank, som før blev brugt til BPM5 injektortest, og dertil to tryksensorer og to flowsensorer, så vi kan måle tryk og flow på både oxidizer- og fuel-siden. Den anden dag havde vi endnu ikke datalogning til dette oppe at køre, så det blev bare til at lege lidt med at kigge på flowet. Det ser ganske lovende ud og vi glæder os til at karakterisere flowkarakteristikken på de første elementer. Så må vi se om beregningerne bag holder og om vi skal ændre i designet.
Første flowforsøg var rent visuelt, da vi ikke havde datalogning kørende.
I den kommende weekend får vi forhåbentlig logget nogle data og så ved vi meget mere!
